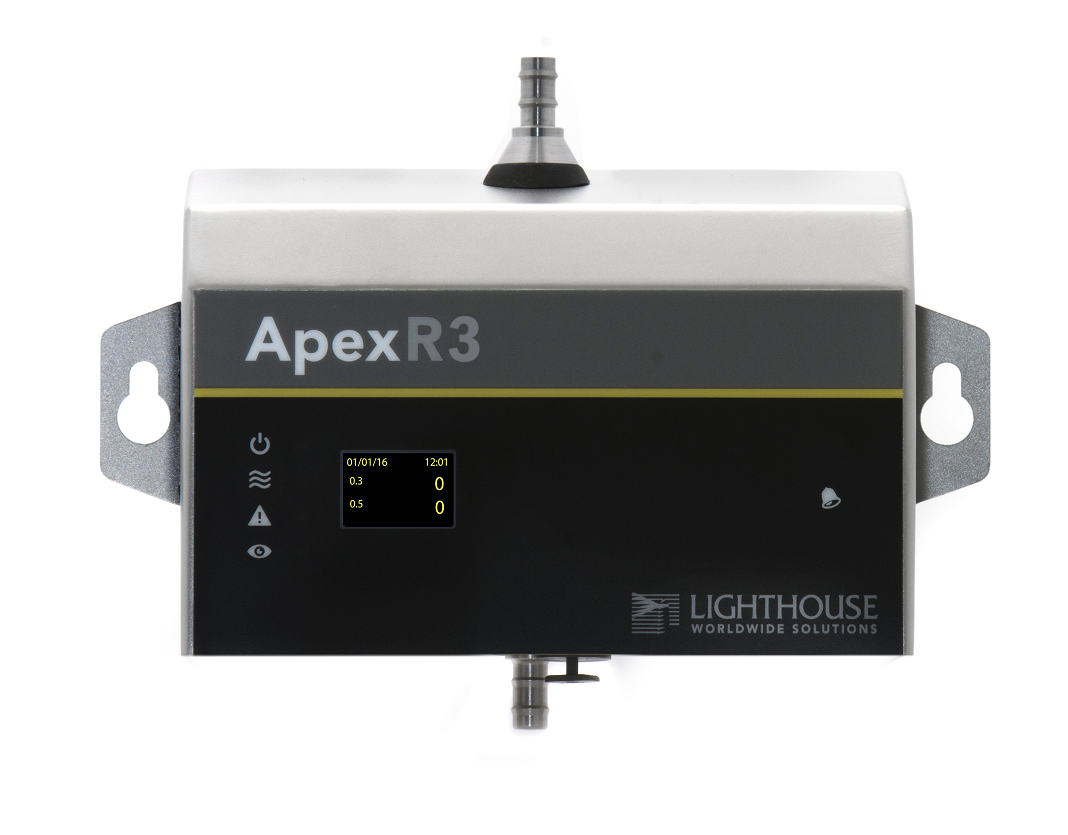

| 右画像をクリックすると拡大写真がご覧頂けます。 |
 |
 |
 |
 |
 |
|
ApexR3 |
ApexR5 |
ApexR02 |
ApexR03 |
ApexR05 |
| 測定最小粒子サイズ |
0.3μm |
0.5μm |
0.2μm |
0.3μm |
0.5μm |
| 標準計数チャンネル |
0.3/0.5μm(2ch) |
0.5/5,0μm(2ch) |
0.2/0.3μm(2ch) |
0.3/0.5μm(2ch) |
0.5/5.0μm(2ch) |
| オプション計数チャンネル |
0.3/0.5/1.0
/5.0μm(4ch |
0.5/1.0/5.0
/10.0μm(4ch) |
0.2/0.3/0.5
/1.0μm(4ch) |
0.3/0.5/1.0
/5.0μm(4ch) |
0.5/1.0/5.0
/10.0μm(4ch) |
| 追加計数チャンネル |
0.3/0.5/0.7/1.0
/3.0/5.0μm |
0.5/0.7/1.0/3.0
/5.0/7.0/10.0μm |
0.2/0.3/0.5/0.7
/1.0/2.0μm |
0.3/0.5/0.7/1.0
/3.0/5.0μm |
0.5/0.7/1.0/3.0
/5.0/7.0/10.0μm |
| サンプリング流量 |
1.0 CFM （28.3 ㍑/分） |
0.1 CFM （2.83 ㍑/分） |
| 通信 |
イーサーネット 又は シリアル Modbusプロトコル TCP、RTU、ASCII |
| Web Server |
ウェブ ブラウザでリモートアクセス |
| 計数効率 |
その最小粒子サイズで50%、 その粒子サイズの1.5～2.0倍以上で100% |
| レ-ザー光源 |
レーザーダイオード（ISO 21501-4準拠の設計） |
Zero Count Level
（偽計数） |
<1 count/5分（ISO 21501-4準拠） |
| 最大粒子濃度 |
百万粒子/ ft³(34百万/㎥）@ 10% コインシデンスロス ISOクラス1～8クリーンルームに適応 |
4百万粒子/ ft³(137百万/㎥）@ 10% コインシデンスロス
ISOクラス1～8クリーンルームに適応 |
| キャリブレーション |
ISO 21501-4準拠で設計 |
| バキューム源 |
要外部真空源、名目1.0 CFM(28.3 ㍑/分) 18" (45.72cm)Hg |
| 自己診断 |
レーザーパワーサプライ、レーザー電流、レーザーパワー、フォトディテクターパワーサプライ、
バックグラウンド電圧、フォトディテクターの調子 |
| バリデーションモード |
対応
|
| LED警告灯 |
パワー、フロー、サービス、サンプリング |
| サポートソフトウエア |
LMS Express、LMSLMS Express RT、LMS Phama |
| 筐体 |
304ステンレススチール |
| 電源 |
24 VDC、PoE、 |
| データストレージレコード |
3,000 records |
| 環境条件 |
| 操作環境 |
50°F～104°F （10℃～40℃）/ 20%～95% 無結露 |
| ストレージ環境 |
14°F～122°F （-10℃～50℃）/ 最大98% 無結露 |
| アクセサリー |
| オプション品 |
ソフトウエア：LMS Express、LMS Express RT、LMS Phama
有機LEDディスプレイ

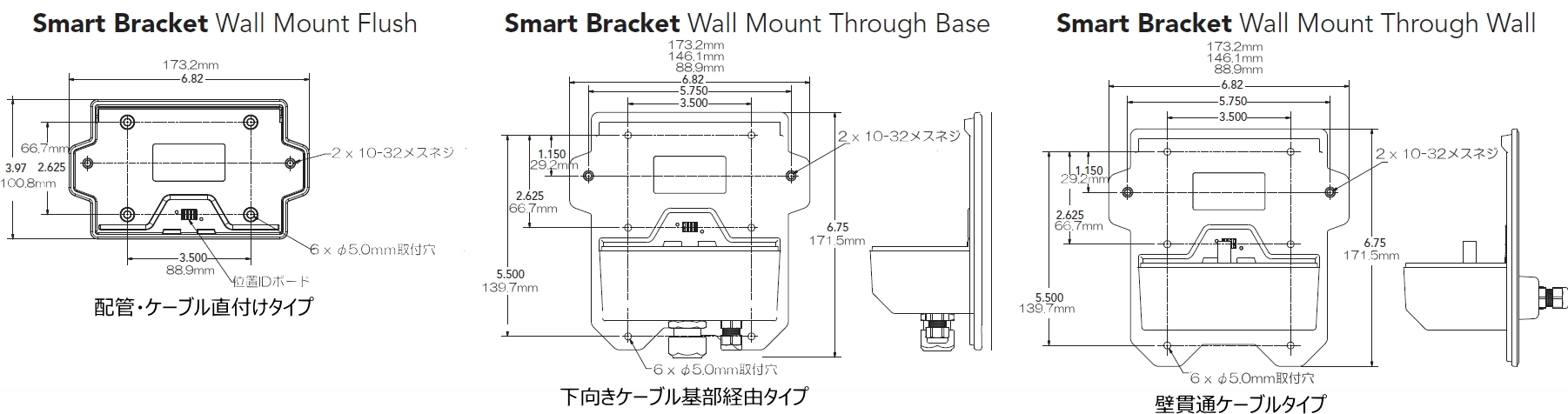

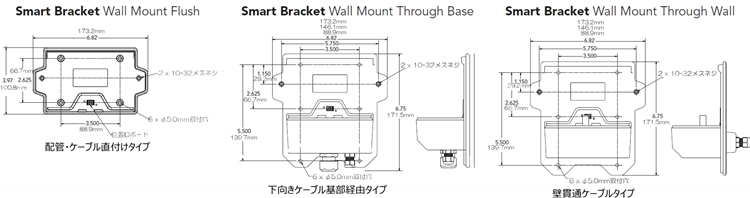

Smart Bracket（3種類：寸法は下図）
（下図をクリックすると拡大図がご覧頂けます。） |
 |
