| ライトハウス社製リアルタイムモニタリング システム：RS-485通信とイーサーネット通信 |
|
ライトハウス社のパーティクルカウンタや環境センサーはイーサネットでモニタリングシステムを構築できますが、通信速度がイーサーネットでは遅くなることがあるので、ライトハウス社ではリアルタイムのデータ通信には通信速度の速いRS-485通信を薦めています。 |
|
ライトハウス社ではRS-485通信用のGatewayを提供しており、下図の様に全ての機器とのデータはGatewayを通してイーサーネットに通信することで、多数のセンサーからのリアルタイム通信が遅滞なく可能になります。 |
|

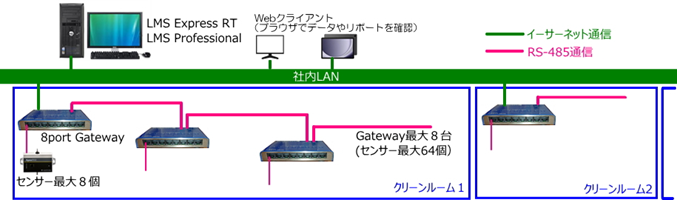

RS-485通信：パーティクルカウンタを含む各センサーは8ポートGatewayに最大8個を接続することができ、一個のGatewayには最大8台のGatewayが数珠繋ぎで接続でき、つまり最大64個のセンサーとRS-485通信ができます。 |
|
 |

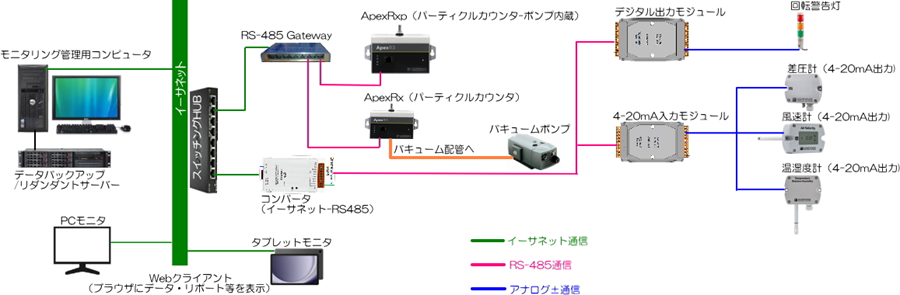

ライトハウス社製リアルタイムモニタリング システム：通信配線ダイアグラム
|
| |
 |
| |
イーサネット通信とRS-485通信には、カテゴリCAT6以上のケーブル、ライトハウス社の機器には端子RJ-45を使用。 |
|
|
| |
|

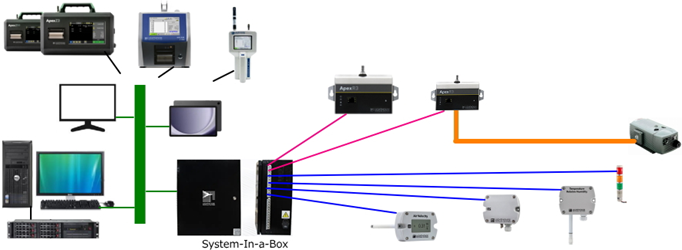

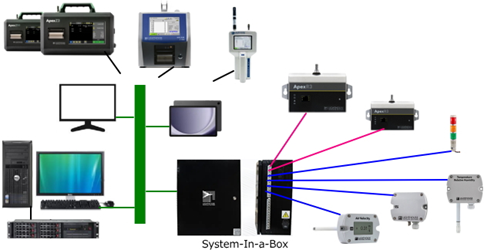

System-In-a-Box：SIAB（システム イン ア ボックス)：配線をシンブルに、また設定を容易にするユニットボックス |
|
|
パーティクルカウンターや環境センサー等との配線（信号や供給電源）を一つのボックス（コントロールキャビネット）にまとめあげているので、モニタリングネットワークの設定や配線などの構築が容易に短時間でできます。 |
| |
|
24ポートと48ポートの2つのサイズBoxがあり、どちらもライトハウス社のすべてのセンサーに対応しております。 21 CFR Part 11にも対応。 |
| |
|
Small Box：24ポート
 |
Large Box：48ポート
 |
Box内部
 |
|
|
|
| |
|
 |

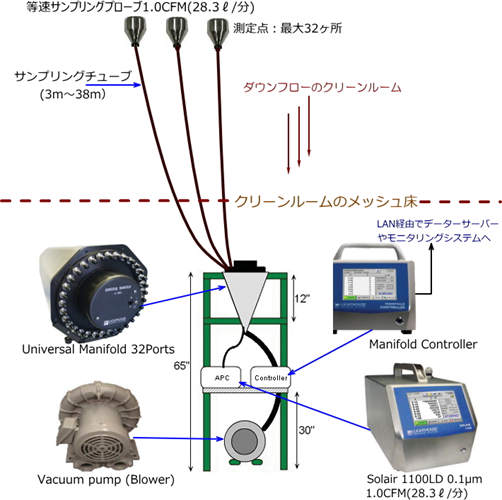

| ライトハウス社製リアルタイムモニタリング システム：Solair1100LD一台と32ポートマニフォールドとで、最大32地点の0.1µmの粒子数を測定 |
| 右図のシステム例の構成機器 |
 |
| |
Solair 1100LD：0.1µmのポータブルタイプのパーティクルカウンタ。
等速サンプリングプローブ：流量28.3ℓ/分用。
Universal ManifoldⅡ32 ports：最大32個所からサンプリングできる多重モニタリングのユニット。
Manifold Controller：Manifoldをコントロールするコントロールユニット。
Vacuum Pump：大容量を吸引できるブロアータイプのバキュームポンプ。 |
|
|
| 専用のコントローラから自動的にManifoldのポートを切り替える事で、一台のパーティクルカウンターから最大32個所の測定点の多重サンプリングサイクルを実行できます。 |
|
|
|
 |
Universal Manifold II & Manifold Controller(ユニバーサルマニホールドIIとマニホールドコントローラ）の詳しい説明はこのリーフレットをダウンロードし、ご覧ください。 |
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
