  ARCA MDA1900/24V 開発製造メーカー
株式会社ベイサン
24V系のリチウムイオン蓄電池モジュール

高性能なリチウムイオン蓄電池にベイサン独自のBMSを搭載した24V系の電池モジュールです
  BMS:Battery Management System

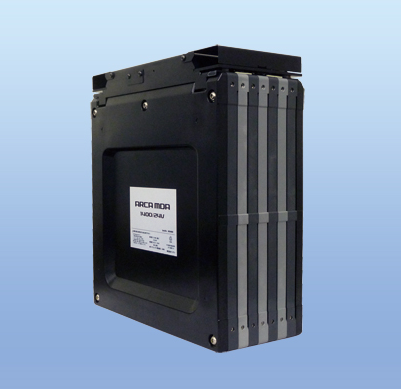

 MDA  ARCA(アルカ)MDA1900/24V とは

24
V系のリチウムイオン蓄電池モジュール

高性能なリチウムイオン蓄電池にベイサン独自のBMS(Battery Management System)を搭載。
鉛電池からのリプレースや複数モジュール連結で大容量化が実現できます。

 MDA BAYSUN独自開発のスマートBMSを搭載

ベイサンは長年携わってきたリチウムイオン電池の評価技術を活かし、BMSを自社設計いたしました。
電池を活かすのはBMS次第と言われます。
リチウムイオン電池を知り尽くしたベイサンならではのテクノロジーがふんだんに盛り込まれており、安心して末長くお使いいただける製品となっております。


スマートBMS (BMS = Battery Management System)
* バッテリーの負荷/温度特性に基づく精度の高い残量表示
 ・利用可能時間を1分単位で表示
* バッテリーを安全に充放電させる保護機能
 ・各セルの電圧/温度および電流の監視
 ・過充電および端子間ショートに対し2重のプロテクション
* 性能をフルに発揮させるためのセルバランシング
* 電圧の違う複数のモジュールを安全に並列接続する機能
* バッテリーの内部状態をリアルタイムに読み出すRS-232Cポート搭載

 MDA 正確な情報表示(液晶パネル)

ARCA(アルカ)MDA1900/24Vはユーザーに様々な情報を表示する機能を備えております。


【表示一例】

@ タイム表示部(時間:分)
A 電力表示部(ワット数)
B セル温度表示部(摂氏温度)
C 充電ステータスアイコン
D 各種ステータス表示部
E 残容量表示部(0〜100%)
F 残量警告アイコン
(その他)エラーコード表示、ファンクションボタン押下で総電力量、使用回数の表示が可能です。

* 上記画像は一例であり、実条件下の表示とは異なります。

 MDA 通信内容

RS-232C経由で下記のログを取得できます。   * RS-232Cコネクター:Molex 3pin

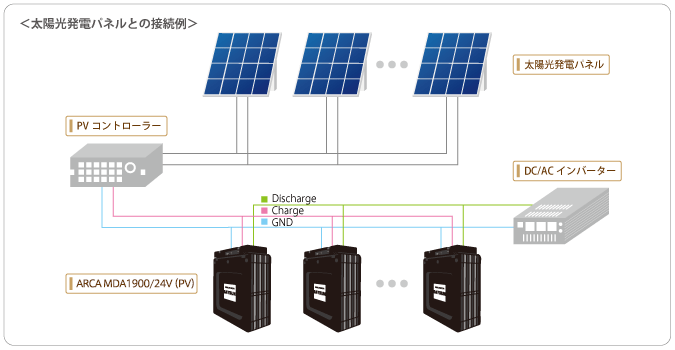

  MDA PV仕様

充電端子にPVコントローラー用19V(max 200mA)出力を工場出荷時に設定可能。
この設定を選択の場合、電池容量の10%は19V出力PVコントローラー用に割り振られます。
残り10%を切ると出力を停止し、PVコントローラー(充電端子)への出力のみになります。


  MDA  製品仕様

品名 ARCA MDA1900/24V
電池種類 リチウムイオン蓄電池
電池容量 1.9kWh(75Ah)
標準充電 定電流定電圧充電方式
CC=10A(0.2C) CV=29.4V
充電時間:約8時間
最大連続充電電流 50A(セル温度45℃を超えないこと)
最大連続放電電流 50A(セル温度60℃を超えないこと)
定格電圧 25.9V(出力電圧範囲:21.0〜29.4V)

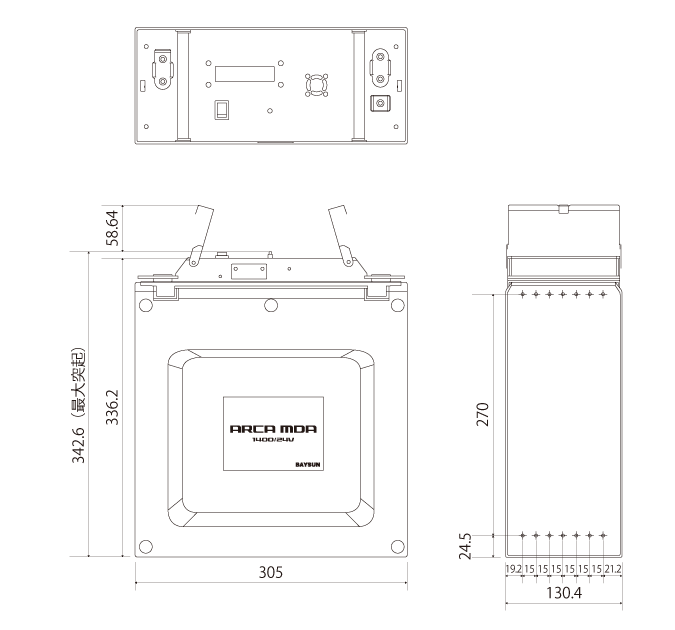

外形寸法 305×130×343mm
重量 約18kg
使用温度範囲 充電時:-10〜40℃ / 放電時:-20〜40℃
使用湿度範囲 20〜85%(結露なきこと)
寿命 4000サイクル *
* 常温時、充電/放電:1C/1C、DOD80%、SOH80%における期待寿命値です。
* 仕様および外観は改良のため予告なく変更することがあります。
* 記載は2014年1月現在のものです。

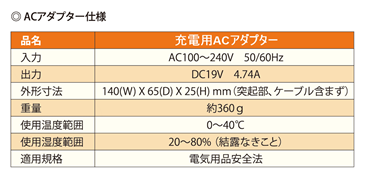

   ■オプション: 専用充電器 AC1024P(29.4V/10A)
  推奨充電器 TDKラムダ製  HWS600L-36/BAT (29.4V/17A)
     HWS1000L-36/BAT (29.4V/27A)
