 ●衣類用に開発されたCNT(カーボンナノチューブ)フィルムヒーターユニット

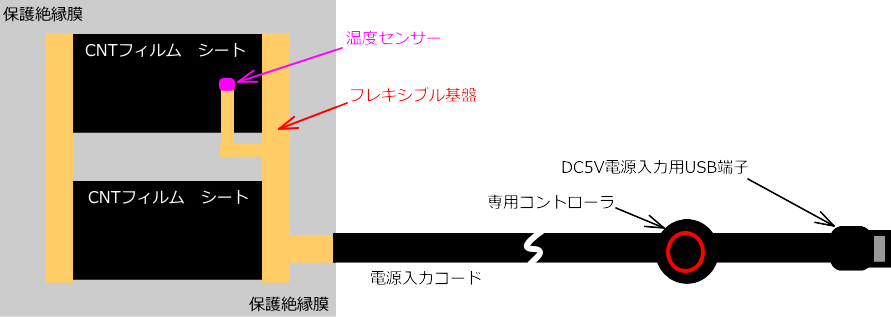

          衣類用CNTフィルムヒーターユニットの構成概略図

  衣類用CNTフィルムヒーターユニットの特長
瞬速発熱:フィルム面全体に一斉に電流が流れ発熱するので、スイッチONで瞬時に設定温度に達します。
超薄:ユニットの最薄部で0.3mm厚。最厚部(電源線接続部)でも2mm。
超軽量:ヒーターシート部はわずか数グラムの超軽重。
布の様な柔かい肌触りで、折り曲げ自由なのヒーターシート(折曲げ回数1万回以上を保証)。
フィルム面全体に電流が流れるので、フィルム面が均一に面発熱するフィルムヒーター。
ユニット全部がそのまま洗濯機で中性洗剤で洗濯できるヒーターユニット:40回迄機能保証。(ドライクリーニングは不可)
遠赤外線輻射:生命の光と言われる波長6〜14μmの遠赤外線を輻射するヒーターシート。
使用バッテリー:5V-2Aの市販のモバイルバッテリー のUSB(Aタイプ)端子に直接挿入できます。
        市販のPDバッテリーの9Vと20Vでも使える(USB Cタイプ端子も備えた)ユニットも開発中。
ユニークな温度制御:内蔵の温度センサーのフィードバックで電源を自動でON/OFFし、結果温度を±1℃で一定に保つ、
          消費電力節約のコントロール方式採用。
安全回路と安全プログラム:異常電流等を感知すると自動遮断する回路と、低温やけど防止の為の自動停止プログラム。
スマートフォン操作:コントローラーに無線(ブルートゥス)デバイスを搭載(オプション)で、スマートフォンから遠隔操作。
CNT(カーボンナノチューブ)フィルムで衣類専用に設計されたヒーターユニットは、布のような柔らかな肌触りで、軽くて薄くて、自由に曲げられ、フィルム全面が均一に、かつ瞬時に発熱するウェアラブルとして最適なヒーターユニットです。
専用電池は必要ありません、DC5V 出力の汎用のモバイルバッテリーのUSB 端子や、(給電機能のある)PC や、空港・飛行機・電車・車などに設置されている給電用USB 端子からも給電できます。
USB 端子を含めてこのヒーターユニット全体は水洗いできる仕様で、衣類ごと洗濯機で水洗い(性能保証40 回)ができるので清潔性を保つことができます。

 【ユニークな温度制御】:衣類用CNT フィルムヒーターユニット用のコントローラの温度制御方法
設定温度:4段階切替と3段階切替
4 段階の標準設定温度:53℃/48℃/43℃/38℃
3段階の標準設定温度:53℃/46℃/40℃
※上記の設定温度は変更できます。

コントローラボタンを押す毎に温度が切替わります。
4段階切替の例 ON/53℃ 48℃ 43℃ 38℃ OFF
コントロールボタンの形状を選択できます

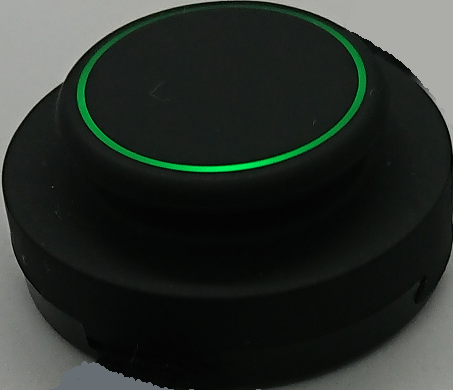

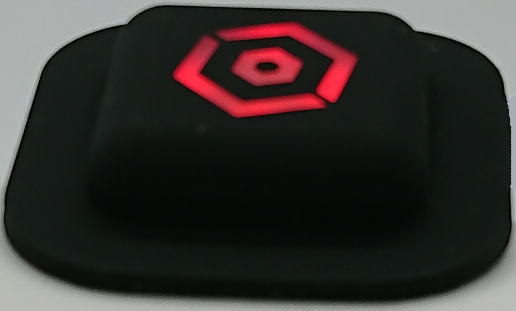

丸形ボタン 四角形ボタン
嵌め込むタイプ 縁を縫うタイプ
温度制御
温度センサーからのフィードバックで給電を自動的にON/OFF制御するロジックです
設定温度が長時間効果的に一定に保て、且つ節電効果が高く、その結果ヒーティング時間がより長くなりました
安全回路と安全プログラム:
安全対策回路 : 回路のショート等に起因する過電流を検知すると自動遮断する安全回路搭載。
低温やけど防止 通電を自動停止させる時間を設定できるプログラム。

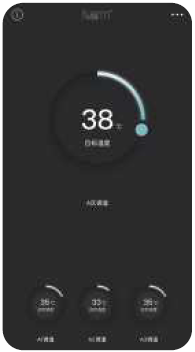

Bluetooth通信オプション:
コンローラーにブルートゥースデバイスを搭載して、スマートフォンからも温度コントロールができます。
  【標準ユニット】:衣類用CNT フィルムヒーターユニット
3枚ヒーターシートのユニット例
2枚ヒーターシートのユニット例

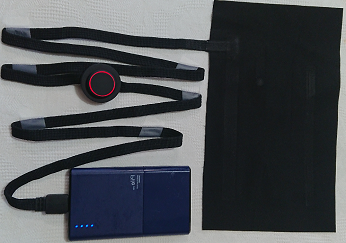

1枚ヒーターシートのユニット例

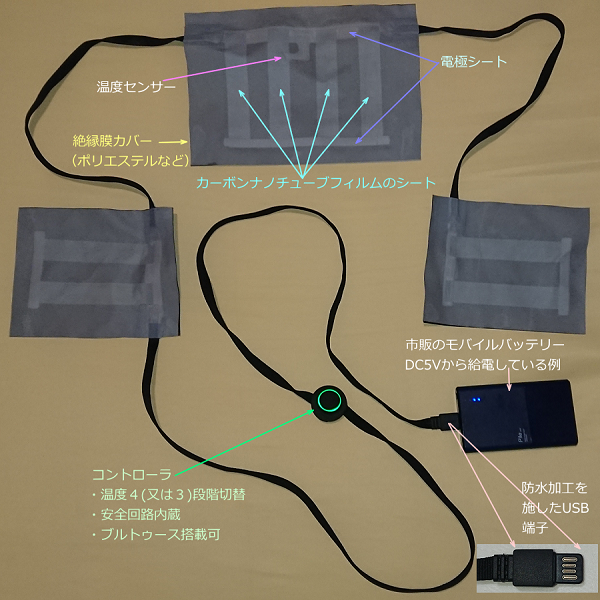

下の写真は(背中用、左右の脇用の)3枚シートのユニットで、衣服の三層の中布にこのまま縫い付ければ、超薄く超軽い柔らかくて曲げが自由な、水洗いできるヒーター内蔵の防寒服がつくれます。
    このCNTフィルムヒーターを装着した衣類製品のアプリケーション例
暖房膝掛、暖房マフラー 暖房ベスト 暖房ブルゾン 暖房ジャケット

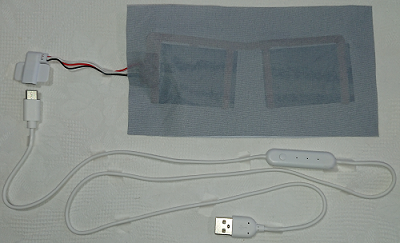

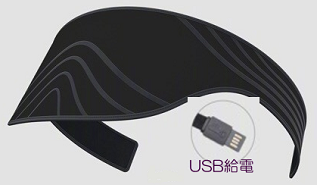

暖房アイマスク 暖房ベルト 暖房膝パッド 首掛け暖房パッド
